АНРБГ

АНРБГ
  • Общая информация
  • Технические характеристики
  • Токовая нагрузка
  • Размеры

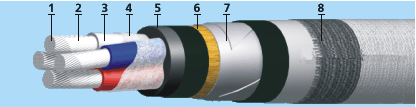

  • Элементы конструкции:

    1. Алюминиевая токопроводящая жила:
      • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
      • многопроволочная (класс 2) сечением 70-240 кв.мм;
    2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
      для кабелей сечением 70 кв.мм и выше;
    3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
      маркировка жил:
      • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового
        обозначения,
      • цветовая: 1 - белая или жёлтая,  2 - синяя или зелёная, 3 - красная или малиновая,  4 - коричневая или чёрная, жила заземления - зелёно-жёлтая,
      нулевая жила - любого цвета;
    4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
    5. Оболочка из резины типа РШН-2 ;
    6. Подушка из крепированной бумаги и битума;
    7. Броня из двух стальных или стальных оцинкованных лент;
    8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания.

    Область применения:

    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

    Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели применяются для прокладки в пожароопасных помещениях и во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели устойчивы к воздействию масла. Кабели в тропическом климатическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

    Срок службы кабелей - 30 лет.

  • Влажность воздуха при 35° C [%]98
    Гарантийный срок эксплуатации [месяц]36
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.0
    Максимальная рабочая температура жилы [°С]70
    Монтаж при температуре, не ниже [°C]-15
    Номинальное переменное напряжение частотой 50 Гц [кВ]0.66
    Номинальное постоянное напряжение [кВ]1.0
    Радиус изгиба кабелей [наружных диаметров]7.5
    Строительная длина, не менее [м]125
    Температура окружающей среды, верхний предел [°C]+50
    Температура окружающей среды, нижний предел [°C]-50
    Температура токопроводящих жил при коротком замыкании [°С]200
    Электрическое сопротивление изоляции, не менее [МОм*км]50
  • Прокладка в воздухе
    при температуре +25 С
    Прокладка в земле
    при температуре +15 С
    Сечение жил,кв.мм 1 жила 2 жилы 3 жилы 1 жила 2 жилы 3 жилы
    1,5
    2,5 23 21 19 34 29
    31 29 27 42 38
    38 38 32 55 46
    10 60 55 42 80 70
    16 75 70 60 105 90
    25 105 90 75 135 115
    35 130 105 90 160 140
    50 165 135 11 205 175
    70 210 165 140 245 210
    95 350 200 170 295 255
    120 395 230 200 340 295
    150 340 270 235 390 335
    185 390 310 270 440 385
    240 465
  • Количество
    и сечение
    жил, шт х кв.мм
    Масса
    кабеля,
    кг/км
    Наружный
    диаметр,
    мм

    2x4,0(ож) 456 17,6
    2x6,0(ож) 500 18,6
    2x10(ож) 644 21,6
    2x16(ож) 725 23,2
    2x25(ож) 1097 27,2
    2x35(ож) 1248 29
    2x50(ож) 1588 33,1
    2x70 2240 40,3
    2x95 2594 42,7
    2x120 2925 45,4
    2x150 3541 51,8
    2x185 5018 59,5
    2x240 5953 65,5
    3x4,0(ож) 515 18,2
    3x6,0(ож) 595 19,9
    3x10(ож) 761 22,5
    3x16(ож) 882 24,2
    3x25(ож) 1343 28,4
    3x35(ож) 1640 31,5
    3x50(ож) 1979 34,7
    3x70 2854 42,4
    3x95 3350 45
    3x120 3787 47,9
    3x150 5547 57,9
    3x185 6481 62,8
    3x2,5+2x1,5(ож) 507 18,2
    3x4,0+1x2,5(ож) 590 20
    3x6,0+1x2,5(ож) 636 20,7
    3x6,0+1x4,0(ож) 665 21,2
    3x10+1x4,0(ож) 822 23,5
    3x10+1x6,0(ож) 825 23,5
    3x16+1x6,0(ож) 965 25,3
    3x16+1x10(ож) 1193 26,8
    3x25+1x10(ож) 1452 29,7
    3x25+1x16(ож) 1633 31,6
    3x35+1x16(ож) 1784 33
    3x35+1x25(ож) 1895 34
    3x50+1x16(ож) 2058 35,6
    3x50+1x25(ож) 2163 36,4
    3x50+1x35(ож) 2405 38,5
    3x70+1x25 2973 43,5
    3x70+1x35 2983 43,5
    3x70+1x50 3145 44,6
    3x95+1x35 3488 46,2
    3x95+1x50 3679 47,4
    3x95+1x70 3927 49
    3x120+1x35 3943 49,2
    3x120+1x70 4438 52,2
    3x150+1x50 5784 59,5
    3x150+1x70 6098 61,1
    3x150+1x95 6158 61,1
    3x185+1x50 6409 62,8
    3x185+1x95 6824 64,6
    3x240+1x70 8338 72,3
    3x240+1x120 6430 72,3
    4x2,5(ож) 507 18,2
    4x4,0(ож) 592 20
    4x6,0(ож) 668 21,2
    4x10(ож) 875 24,1
    4x16(ож) 1194 26,8
    4x25(ож) 1636 31,6
    4x35(ож) 1897 34
    4x50(ож) 2417 38,5
    4x70 3362 46
    4x95 3985 49
    4x120 4528 52,2
    4x150 6545 63
    4x185 7890 69,5
